本期推文依托德国 FRITSCH 原始实验报告 S130257，使用 A-22激光粒度仪，对红色、黄色两款颜料样品开展湿法粒度测试；针对黄色颜料额外做有无超声的对照实验，考察超声对颜料测试结果的影响。本文仅节选实验部分内容。（本文未展示报告全部原始数据与图谱，如需完整实验报告，欢迎联系咨询）
📄实验报告编号：S130257
🔬测试设备：FRITSCH A-22 激光粒度仪
🧪测试样品：2 款颜料
1、红色颜料分散液（red）2、黄色颜料分散液（yellow）
🎯实验目的：采用湿法分散单元完成颜料样品粒度检测；对黄色颜料开展有无超声的对照测试，评估超声对颜料粒度测试结果的影响。
⚠️备注：样品测试前充分摇晃混匀；测试介质为总硬度 6‑7 °dH 的自来水；添加焦磷酸四钠作为分散助剂。
测量区间：0.01‑1000 μm
计算理论：Mie，折射率 = 2.02
计算模型：broad
泵速度：50%
湿法单元内置 50W 超声浴；测量前仪器超声设置 30s；每组样品完成两次不更换样品的连续复测，用于判断分散体系稳定性；黄色颜料额外增加一组不开启超声的平行对照实验。

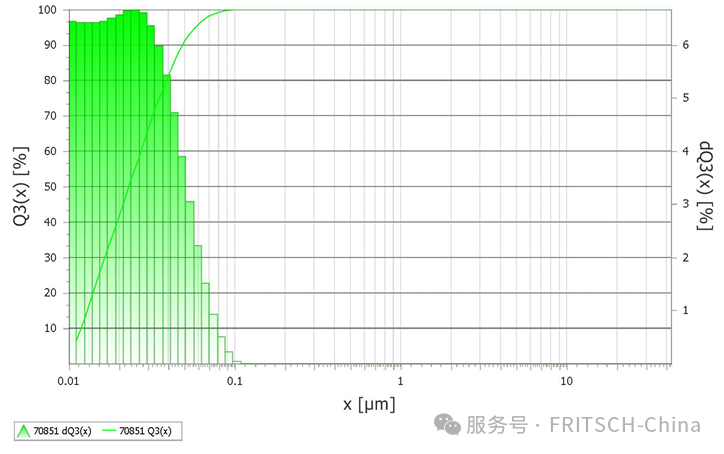

红色颜料（开启超声，两次复测）
D10：0.012 μm｜D50：0.023 μm｜D90：0.049 μm

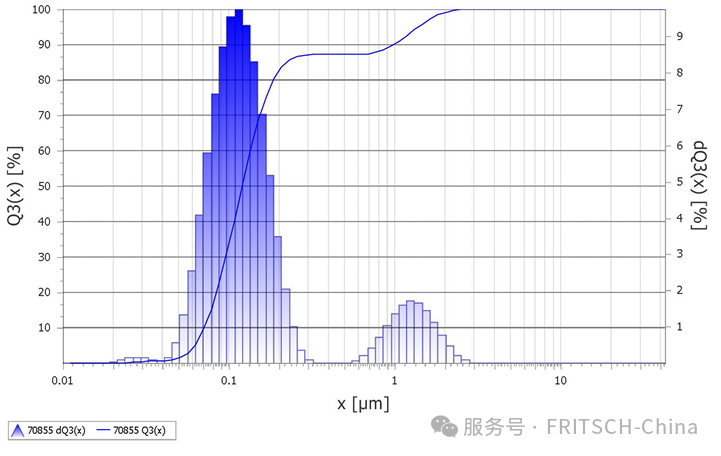

黄色颜料（开启超声，两次复测）
D10：0.071μm｜D50：0.120μm｜D90：0.984 μm

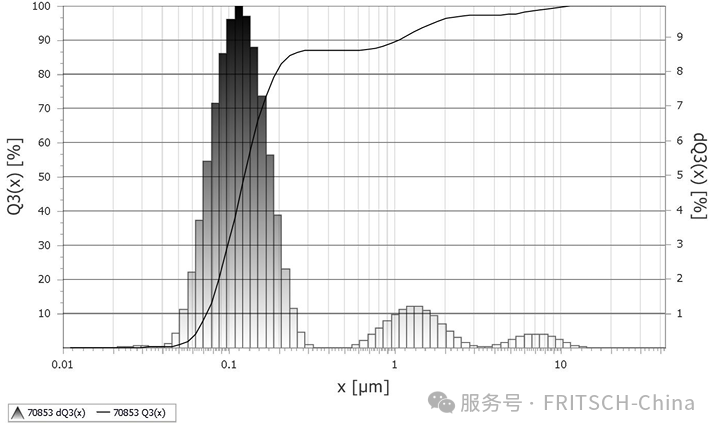

黄色颜料（不开启超声，两次复测）
D10：0.074μm｜D50：0.124μm｜D90：1.056 μm
1、红色、黄色颜料湿法测试重复性良好，两次连续复测遮光度状态稳定，数据一致性高，证明该分散体系适配该批次颜料样品。
2、本批次黄色颜料在本次实验条件下，有无超声的测试结果差异很小，黄色颜料 D10/D50/D90 数值接近，该样品原有团聚程度低，超声未显著改变粒度结果。
3、Mie 模型对超细颜料检测至关重要样品属于亚微米级超细颜料，实验选用 Mie 散射模型计算；报告提示，折射率参数选取会对最终结果带来轻微影响。
4、遮光率漂移是分散稳定性重要判断依据复测过程遮光率如果发生漂移，代表样品还在持续解团聚、溶胀；本次实验遮光稳定，分散体系状态良好。
💬互动话题你在做油墨、涂料类超细颜料粒度检测时，如何判断超声到底要不要开？会做有无超声对照实验吗？欢迎评论区交流实操经验！
👇关注我们持续拆解德国 Fritsch 原始实验报告，分享各类粉体干法、湿法粒度实测干货，解决粉体检测实操难题。
👉点赞 + 分享，转发给身边做粉体检测、材料研发的朋友。💡想看哪类粉体实测解析，可以留言告诉我们！
发布时间
浏览次数
